Микро комби-тестер (MСT³)
Micro Combi Tester (MCT³) — универсальная измерительная голова для полной механической характеристики покрытий и объемных образцов.
Уникальный широкий диапазон нагрузок этого прибора позволяет определять адгезию, устойчивость к царапанию, твердость, модуль упругости, трение и износ для широкого спектра образцов. Он применим к органическим и неорганическим, а также мягким и твердым покрытиям (от 1 мкм до 20 мкм), а также объемным материалам.
Расширьте диапазон нагрузок характеристики, объединив этот прибор с другими инструментальными головками для индентирования или царапания или даже с атомно-силовым микроскопом, все на единой платформе для тестирования поверхности Step.
Ключевые особенности
Механическая характеристика «четыре в одном».
Уникальная механическая конструкция Micro Combi Tester MCT³ объединяет четыре различных метода измерения механических характеристик в одной измерительной головке без ущерба для качества измерений. С помощью одной и той же головки вы можете выполнять измерения адгезии покрытия и стойкости к царапинам (испытание царапинами), твердости и модуля упругости (инструментальное испытание на вдавливание), твердости по Виккерсу (традиционное испытание на твердость), а также трения и износа (многопроходное трибологическое испытание).

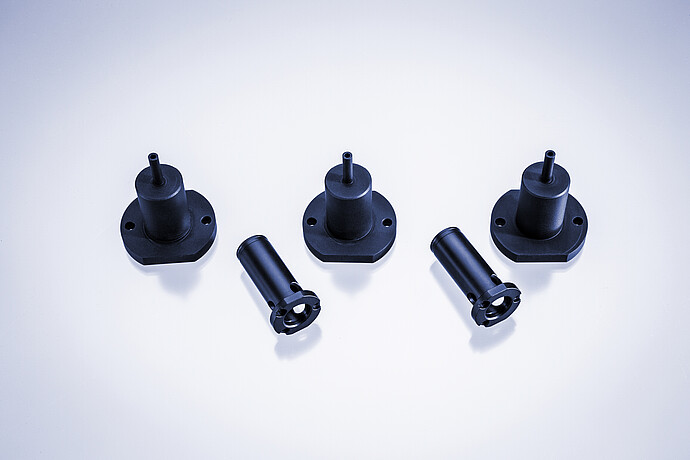

Полностью автоматизированный испытательный стенд для определения механических характеристик
Как и все скретч-тестеры Anton Paar, MCT³ автоматически определяет критические нагрузки. Используя сигнал силы трения, глубины проникновения или акустической эмиссии, алгоритм анализирует эти сигналы и автоматически определяет критические нагрузки, не подвергая их какому-либо влиянию оператора. Программный пакет позволяет проводить испытания на твердость по Виккерсу, где отпечаток обнаруживается и измеряется автоматически. Твердость и модуль упругости можно определить в различных положениях за одно измерение с помощью техники инструментального индентирования.
Идеальный диапазон нагрузок для широкого спектра применений
MCT³ выполняет испытания царапанием и инструментальным индентированием (IIT) от малых глубин (несколько нм для поверхностного обнаружения) до больших глубин (максимум 1 мм). Его широкий диапазон приложенной и измеренной силы (от 10 мН до 30 Н) соответствует практически всем характеристикам образцов. Этот диапазон нагрузки и глубины идеально подходит для механической характеристики твердых покрытий (PVD, CVD от 1 мкм до 20 мкм), термических/плазменных напыляемых покрытий, цементных материалов, металлов и полимеров. Если ваши стандарты требуют обычных испытаний твердости для объемных материалов, MCT³ обеспечивает испытания твердости по Виккерсу в том же диапазоне усилий.
Запатентованный режим синхронизированной панорамы
Эта уникальная функция автоматически синхронизирует запись всех сигналов датчиков с целым изображением царапины в идеальном фокусе. Критические нагрузки можно легко определить, наблюдая за синхронизированными оптическими и сигнальными записями. Антон Паар является владельцем патента США 8261600 и европейского патента EP 2065695.

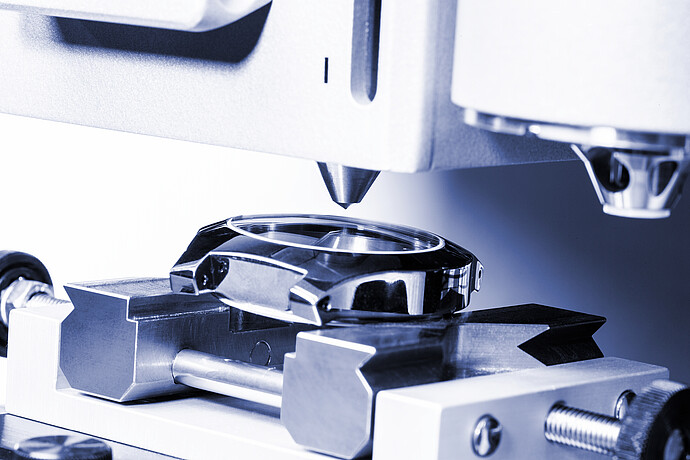

Идеальные результаты даже для изогнутых и неровных поверхностей
Благодаря уникальному датчику силы система скретчинга MCT³ обнаруживает все отклонения поверхности, а активная обратная связь по усилию корректирует эти отклонения.
Независимо от формы образца, MCT³ способен выполнять абсолютно надежные измерения на неровных и изогнутых поверхностях (например, линзах), следуя форме с полным контролем требуемой нагрузки.

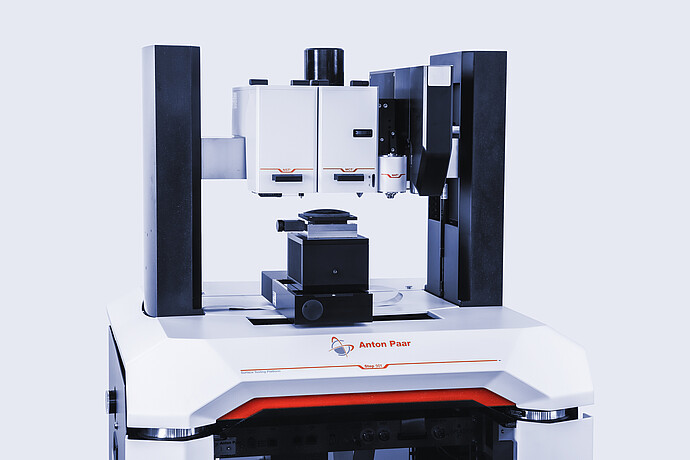

Максимальная универсальность микрокомби-тестера с платформой Step
Увеличьте универсальность MCT³ Micro Combi Tester с помощью платформы Step . Дополните головку MCT³ другим индентометром или царапающим тестером, чтобы полностью охватить нано/микро/макро диапазон, или добавьте АСМ, чтобы получить топографию поверхности и полную механическую характеристику поверхности с помощью одной платформы.
Технические характеристики
| Максимальная нагрузка [Н] | 30 |
| Разрешение нагрузки [мкН] | 6 |
| Уровень шума нагрузки [среднеквадратичное значение] [мкН] | 100 |
| Скорость нагрузки [Н/мин] | до 300 |
| Диапазон глубины [мкм] | 1000 |
| Разрешение по глубине [нм] | 0,03 |
| Уровень шума глубины [rms] [нм] | 1.5 |
| Скорость сбора данных [кГц] | 192 |
| Скорость царапания [мм/мин] | 0,1 до 600 |
| Параметры | |
| Нагрев Пельтье до 120 °C | ✓ |
| Стадия нагрева до 200 °C | ✓ |
| Охлаждение до -120 °C | ✓ |
| Тестирование жидкости | ✓ |
Применение
Отрасли применения
Стандарты
- ISO EN 1071
- ISO 20502
- ASTM C1624
