Контроль температуры для MCR: системы Пельтье (-50 °C ... +220 °C)
Системы терморегулирования на основе элементов Пельтье идеально подходят для таких применений, как смазочные материалы, краски, косметика, пищевые продукты, термоклеи и даже расплавы полимеров Эти системы отличаются высокими скоростями нагрева и охлаждения и превосходной температурной точностью, что является важным требованием для получения надежных и точных реологических данных. Anton Paar предлагает системы для контроля температуры элементами Пельтье как для цилиндрических геометрий, так и для геометрий типа конус/плита. Системы контроля для геометрий типа конус/плита можно дополнить запатентованным кожухом с элементами Пельтье для обеспечения безградиентного нагрева/охлаждения образца во всем диапазоне температур.Каждая из моделей легко интегрируется, заменяется и эксплуатируется благодаря запатентованным функциям, таким как Toolmaster, который автоматически распознает и настраивает все подключенные устройства.
Системы Пельтье это:
- Эффективый и удобный нагрев и охлаждение
- Воздушное охлаждение термоэлектрического кожуха и пластин- экологично и экономично в эксплуатации
- Регулирование температуры с минимизацией температурных градиентов в диапазоне от -50 °C до +220 °C
- Модульная система для комбинирования с рео-оптическими аксессуарами
- Для систем измерения «конус-плита», «параллельные плоскости» и «цилиндры»
Ключевые особенности

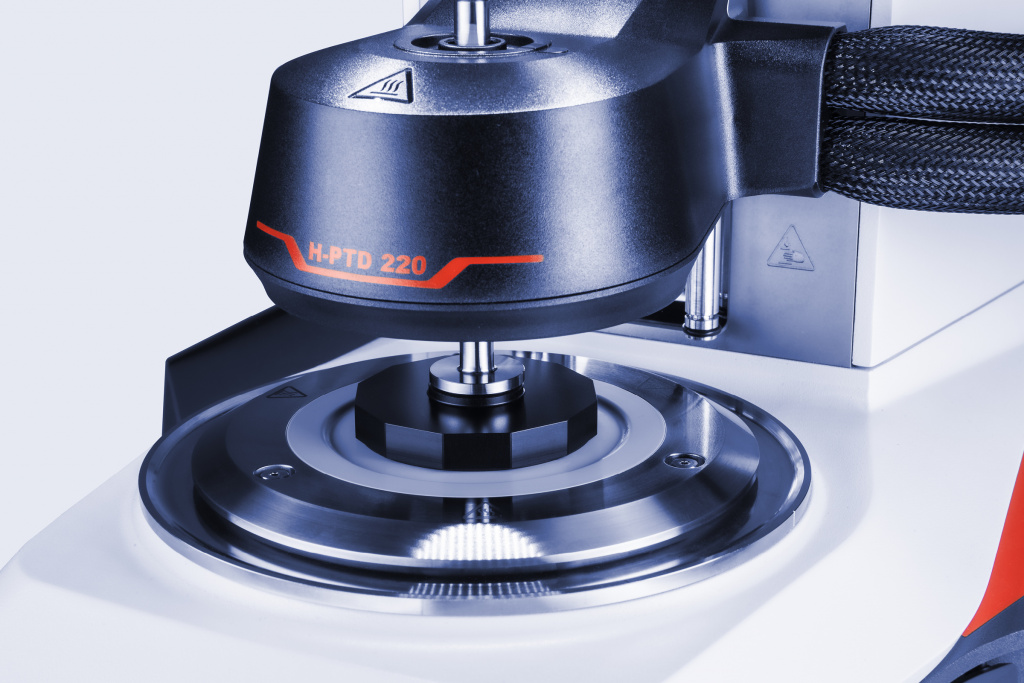

Системы плоскостей для конфигураций с одним приводом
-

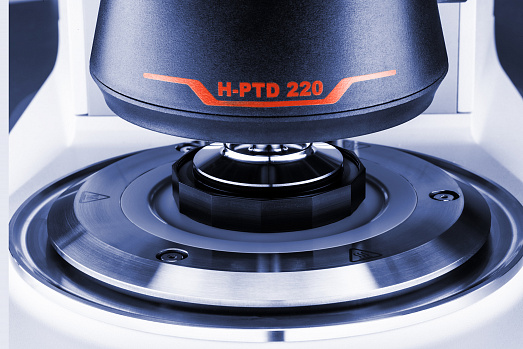

Температурные системы на элементах Пельтье для конусов и плоскостей обеспечивают быстрый и точный температурный контроль.Благодаря самому широкому температурному диапазону на рынке (270 °C) они готовы к температурам от -50 °C до +220 °C. В версии с воздушным охлаждением, использующей технологию
Цилиндрические геометрии для конфигураций с одним приводом
-

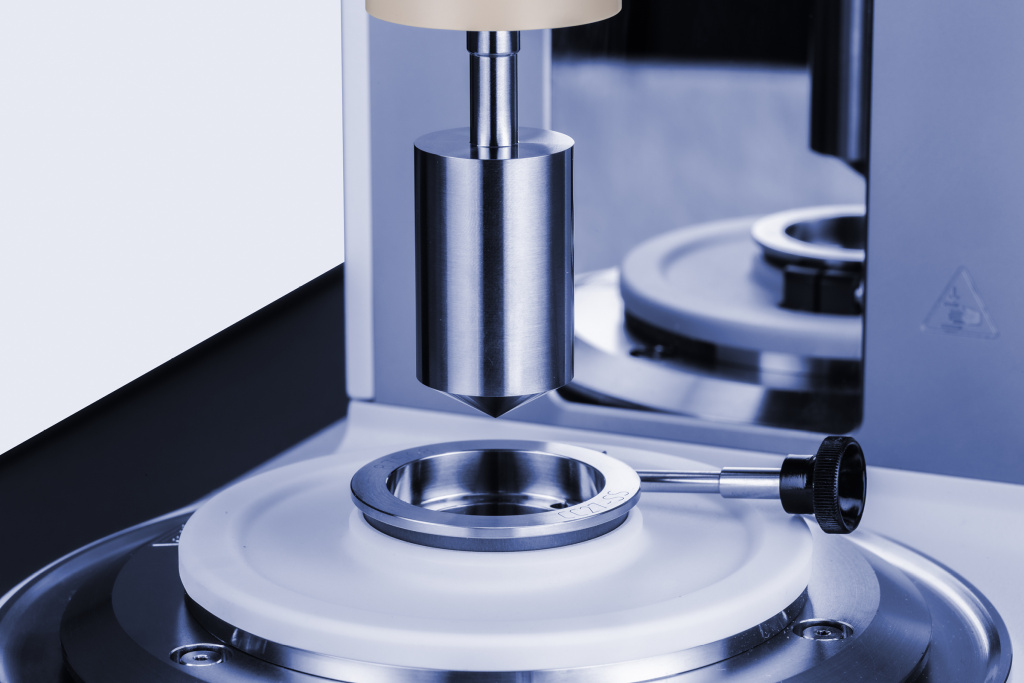

Запатентованная система теплопереноса Пельтье обеспечивает быстрый и точный контроль температуры в диапазонах от -30 °C до 200 °C при использовании жидкостного циркуляционного насоса с противотоком и от 0 °C до 170 °C- при использовании воздушного насоса с противотоком. Эти устройства предназначены для использования с цилиндрическими геометриями и измерительными системами с двойным зазором. Кроме того, доступна специальная температурная система Пельтье, которую можно комбинировать с датчиками давления для измерений в закрытой системе или при повышенном давлении. Это позволяет специалистам по реологии получать точные характеристики вязкости и структуры материала даже в сложных производственных процессах.
Цилиндрические и плоскостные измерительные системы для конфигураций с двойным приводом
-

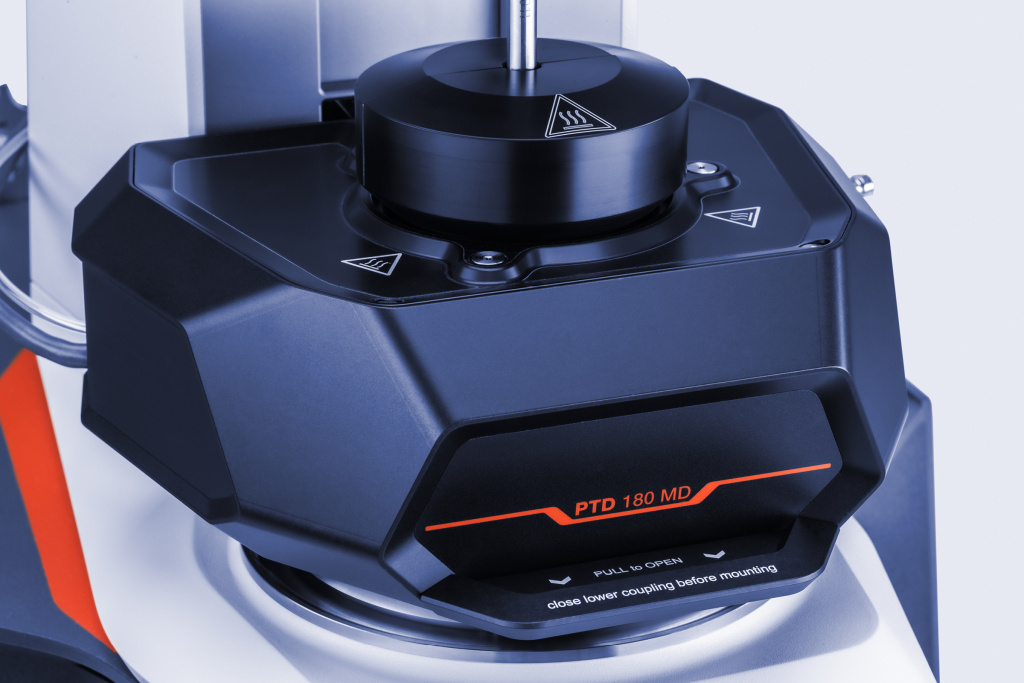

В реометрических конфигурациях с двумя вращательными приводами специализированное температурное устройство Пельтье обеспечивает точный контроль температуры в диапазоне от -20 °C до +180 °C для систем «конус-плита» и «параллельные плоскости», а также от -20 °C до +150 °C для систем «коаксиальные цилиндры» и «ситем с двойным зазором».Эта система поддерживает измерения как в режиме отдельного датчика крутящего момента, так и в режиме встречного движения, а также оснащена термокожухом для обеспечения минимальных температурных градиентов внутри образца. Нижние измерительные системы включают датчик температуры, расположенный рядом с образцом, что позволяет точно определять истинную температуру образца.
Готов к расширенной характеристике материалов
-

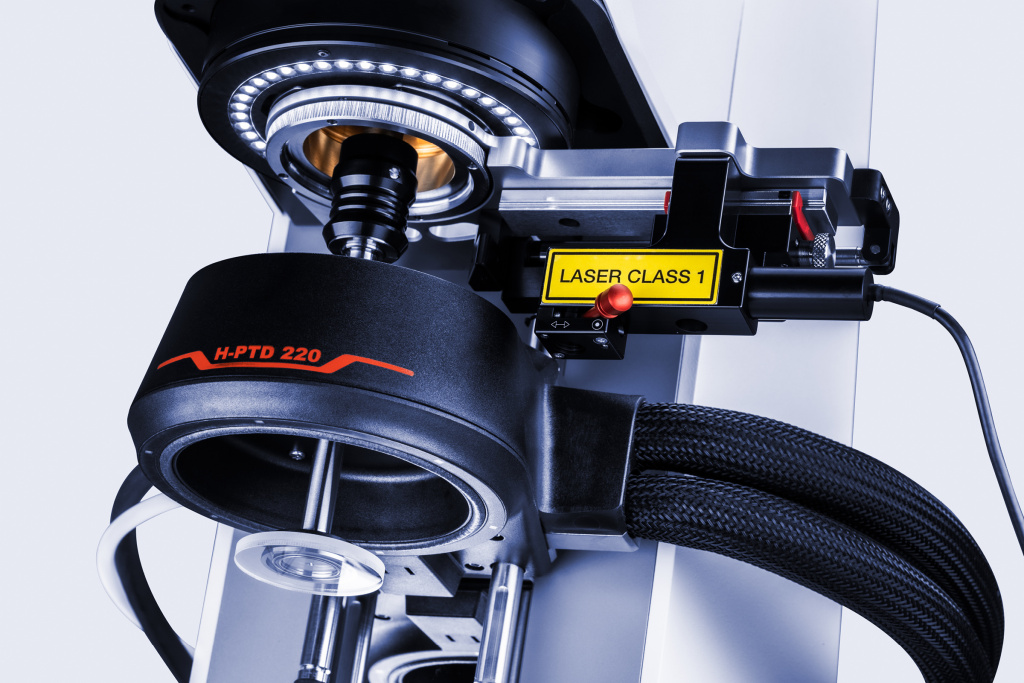

Помимо стандартных термоэлектрических приборов Пельтье, Anton Paar предлагает модульные системы Пельтье, которые можно комбинировать с реометрическими микроскопами, системой малоуглового рассеяния света, опцией поляризованной визуализации, рамановским или диэлектрическим спектрометром, а также, разработанными нами, оптическими аксессуарами. Это позволяет получить информацию о мельчайших изменениях микроструктуры образца. Макроскопическую картину можно получить с помощью одновременных реологических измерений. Блок управления температурой, рассчитанный на диапазон температур от -20 °C до +200 °C, также можно комбинировать с опцией УФ-излучения для реологической характеристики образцов, реагирующих на УФ-излучение.
Дополнительные аксессуары и решения
-
Помимо стандартных моделей, доступны устройства с одноразовыми измерительными системами и специализированными поверхностями для удовлетворения даже самых сложных измерительных задач (например, для исследования реакций отверждения). Температурная система Пельтье может комбинироваться с ловушками для растворителей для предотвращения испарения и высыхания образца (для покрытий, красок и реологии пищевых продуктов) или с опцией погружения для исследования образца в жидкой среде.

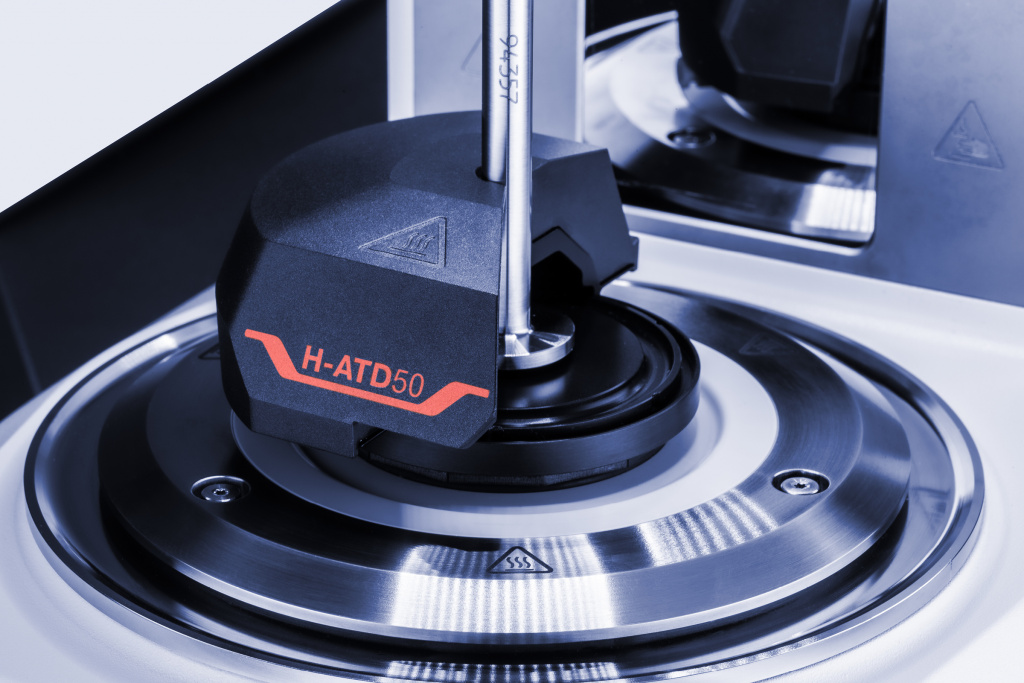

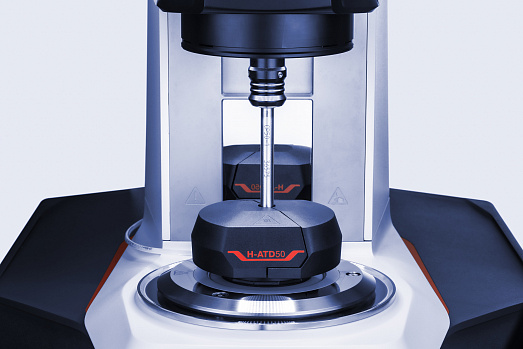

Также доступна запатентованная (AT525.752 B1) пассивная температурная система. Она обеспечивает точный контроль температуры за счет конвекции, минимизируя температурные градиенты в диапазоне от 0 °C до 50 °C без использования активных элементов Пельтье.
