Автоматизированный универсальный Порошковый Рентгеновский дифрактометр: XRDynamic 500
Автоматизированный универсальный Порошковый Рентгеновский дифрактометр: XRDynamic 500
Автоматизированный универсальный Порошковый Рентгеновский дифрактометр: XRDynamic 500
Автоматизированный универсальный Порошковый Рентгеновский дифрактометр: XRDynamic 500
Автоматизированный универсальный Порошковый Рентгеновский дифрактометр: XRDynamic 500

Автоматизированный универсальный Порошковый Рентгеновский дифрактометр: XRDynamic 500

Воспользуйтесь преимуществами универсальной платформы, охватывающей широкий спектр приложений, с оптимальными решениями для порошковой дифракции (XRD), XRD в нестандартных окружающих условоиях, PDF анализа, SAXS и многого другого. Интуитивно понятный в использовании, с полностью автоматизированной оптикой и процедурами выравнивания/настройки, он позволяет всем, от новичков до экспертов, быстро собирать высококачественные рентгеновские данные, сводя к минимуму ошибки. XRDynamic 500: новый лидер в области XRD.

  • Прямо из коробки: Лучшее в своем классе разрешение/соотношение сигнал/шум
  • Концепция TruBeam™: Больший радиус гониометра, вакуумированный путь рентгеновского пучка
  • Полная автоматизация рентгеновской оптики и изменения геометрии пучка
  • Эффективность: Увеличьте процент времени использования прибора до 50 %
  • Самонастройка прибора и образца для максимального удобства пользователя

Ключевые особенности

Концепция XRDynamic 500 TruBeam™ сочетает в себе большой радиус гониометра, вакуумированный путь пучка и полностью автоматизированное изменение геометрии рентгеновской оптики/пучка. Измерьте множество образцов с различными конфигурациями приборов с помощью интуитивно понятного программного обеспечения с оптимизированными рабочими процессами. Достигните наилучшего в своем классе разрешения (FWHM <0,021° для 1-го LaB₆ стандартного пика) со стандартной конфигурацией Брэгга-Брентано. Наслаждайтесь отличным соотношением сигнал/шум с до 50% меньшим фоном измерения и минимальным паразитным рассеянием воздуха. Быстрая перенастройка для оптимизированных XRD экспериментов в нестандартных условиях или SAXS измерений с качеством данных, как у специализированной SAXS системы.

Минимизируйте свою рабочую нагрузку

- Несколько геометрий рентгеновского пучка


Во многих дифрактометрах каждая геометрия измерения требует замены деталей пользователем. Последовательное выполнение двух совершенно разных типов измерений возможно только после открытия прибора для изменения конфигурации вручную.
XRDynamic 500. Автоматическое переключение между 3 разными геометриями пучка позволяет последовательно выполнять совершенно разные типы измерений на разных (или одних и тех же) образцах без необходимости замены деталей или какого-либо вмешательства пользователя. Увеличьте время безотказной работы прибора на 50 % за счет выполнения сложных многочисленных измерений в ночное время или в выходные дни без какого-либо вмешательства пользователя.


- Автоматизированная оптика

 Выбор правильной оптики часто означает замену компонентов и обновление конфигурации измерения вручную в ПО. Это отнимает много времени, может привести к ошибкам и требует контроля или интенсивной подготовки для неопытных пользователей для регулярного сбора высококачественных рентгеновских данных.
XRDynamic 500. Экономьте время и снижайте вероятность ошибок пользователя, автоматически переключаясь на правильную оптику и всегда распознавая текущую конфигурацию. Настройка измерений интуитивно понятна и проста даже для пользователей, впервые имеющих дело с XRD.


- Автоматическая настройка

Как правило, настройка дифрактометра, особенно рентгеновской оптики, требует специальных знаний или даже посещения сервисного центра. Выравнивание образцов также может быть затруднено для неопытных пользователей.
XRDynamic 500. Отмените вызов сервисного специалиста и позвольте прибору настроить себя самостоятельно. Убедитесь, что прибор (и образец) всегда идеально настроены для получения данных наилучшего качества, чтобы обеспечить максимальное время безотказной работы и снизить затраты на владение.


- Интуитивно понятная работа

Обычные дифракционные системы часто кажутся сложными массивами из нескольких компонентов, которые могут быть сложными для начинающих пользователей. Опытным пользователям может потребоваться потратить много времени на настройку планов измерений и конфигураций приборов, отвлекая внимание от более важных задач.
XRDynamic 500 и программное обеспечение для управления XRDdrive легко сочетают простое управление прибором и интуитивно понятные рабочие процессы с такой детализацией, как вы хотите, но с минимальными трудозатратами, благодаря интеллектуальной автоматизации.

Превосходное качество данных

- Концепция TruBeam™

Как вы можете гарантировать, что всегда будете работать с оптимальной конфигурацией луча и прибора, не жертвуя качеством данных или временем измерения?
XRDynamic 500. Уникальная концепция TruBeam™ объединяет источник рентгеновского излучения Primux 3000, большой радиус гониометра и вакуумированную оптику, автоматическое переключение геометрии пучка и конфигурации оптики, а также автоматическую настройку прибора и образца в одну цельную систему.


- Великолепное разрешение

Многие дифрактометры предлагают радиус измерения 240 - 300 мм, что может ограничить максимально достижимое разрешение без использования дорогостоящей оптики. Вам приходится идти на компромисс с сопутствующей потерей интенсивности.
XRDynamic 500 предлагает больший радиус угломера 360 мм или 400 мм в стандартной комплектации с вакуумной оптикой и небольшим размером пикселя детектора. По сравнению с обычными дифрактометрами, XRDynamic 500 обеспечивает на 20 % лучше разрешение для стандартных измерений Брэгга-Брентано без ущерба для измеряемой интенсивности, благодаря вакуумированному пути пучка.


- Максимальное соотношение сигнал/шум

Maximum signal-to-noise ratioДля достижения хорошего отношения сигнал/шум и отличного качества данных, измерения, как правило, должны выполняться с большими временами выдержки.
XRDynamic 500. Вакуумированная оптика предотвращает паразитное рассеяние на воздухе с возможностью полного вакуумирования пути пучка от источника к детектору. Уменьшите фон измерений на 50 % и воспользуйтесь непревзойденным соотношением сигнал/шум для получения данных наилучшего качества и сокращения времени измерения.



- Скорость измерения

Во многих приборах качество данных становится платой за высокую скорость измерения.
XRDynamic 500 обеспечивает превосходное качество данных и интенсивность основного луча в любое время, независимо от конфигурации измерения, благодаря TruBeam™. Кроме того, включена автоматизация различных рабочих процессов, таких как изменение конфигурации прибора и процедур выравнивания. Сократите время измерений без ущерба для качества данных, чтобы увеличить пропускную способность выборки. Интеллектуальная автоматизация означает меньше времени, проведенного за прибором, и больше времени, чтобы сосредоточиться на том, что важно.

Качественные компоненты

- Рентгеновский источник

Всегда работать с оптимальным анодом рентгеновской трубки непросто, так как замена рентгеновской трубки часто бывает сложной. Кроме того, при работе с различной рентгеновской оптикой приходится жертвовать интенсивностью первичного луча из-за неоптимального выравнивания источника по отношению к рентгеновской оптике.
XRDynamic 500. Интеллектуальная конструкция источника рентгеновского излучения Primux 3000 позволяет при необходимости быстро заменить рентгеновскую трубку. Возможно автоматическое выравнивание/настройка каждого источника и комбинации рентгеновской оптики. Позаботьтесь о таких проблемах, как флуоресценция образца. Замените рентгеновскую трубку, вся настройка будет выполнена автоматически. Далее повторите измерение с новой длиной волны менее чем за 15 минут. Всегда наслаждайтесь максимальной интенсивностью первичного пучка, благодаря точному выравниванию/настройке каждой геометрии измерения.


- Рентгеновская оптика

X-ray opticsДля определенных образцов или применений необходима оптика, формирующая пучок (параллельный или сфокусированный). Кроме того, могут потребоваться монохроматоры для подавления пиков Kβ и уменьшения фона измерений.
XRDynamic 500. Разнообразные многослойные монохроматоры, параллельный пучок и фокусирующая оптика могут быть установлены в моторизованный оптический блок и выбраны одним щелчком мыши. Точное, автоматическое выравнивание каждой оптики осуществляется с самым оптимальным углом падения пучка. Специальная многослойная оптика Ni/C обеспечивает внутреннюю фильтрацию Kβ для источников Cu и Co. Воспользуйтесь максимально возможной интенсивностью со всеми видами оптики, чтобы сократить время измерения. Превосходное соотношение сигнал/шум и превосходное разрешение обеспечат Вам высочайшее качество данных.


- Детекторы

DetectorsДля получения высококачественных рентгеновских данных требуется детектор, который может обеспечить превосходное разрешение и соотношение сигнал/шум.
XRDynamic 500. Блоки детектирования Pixos, основанные на передовой технологии подсчета фотонов от Advacam, позволяют проводить измерения в режимах 0D или 1D. XRDynamic 500 предлагает широкий выбор сенсоров Si или CdTe для покрытия любой длины волны, активной фильтрации энергии и наименьший размер пикселей на рынке (55 мкм x 55 мкм). В сочетании с увеличенным радиусом гониометра XRDynamic 500 небольшой размер пикселей детекторов улучшает максимальное разрешение измерений при каждой длине волны. Блоки обнаружения Pixos также обеспечивают превосходное энергетическое разрешение (с интеллектуальной фильтрацией энергии), линейность и эффективность.


Гибкость

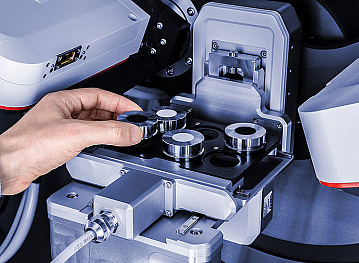

- Платформы для образцов

Sample stagesШирокий круг различных задач и аппликейшенов требуют наличия широкого набора подходящих платформ для образцов.
XRDynamic 500. Разнообразные платформы для образцов позволяют проводить измерения порошков или твердых образцов в режиме отражения и/или пропускания с доступной опцией автоматической смены образцов. Различные типы образцов могут быть измерены с использованием широкого выбора платформ для образцов. Автоматическое распознавание компонентов позволяет на каждом этапе работать в режиме Plug&Play для быстрого освоения всех приложений.


- Держатели для образцов

Sample holdersНастоящий многоцелевой дифрактометр должен соответствовать всем типам требований к образцам.
XRDynamic 500. Широкий ассортимент держателей образцов означает, что найдется держатель образцов для каждого типа образца – порошков, твердых веществ, пленок, волокон, гелей, паст или жидкостей. Оцените преимущество от постоянной работы с держателем образца, оптимизированным именно для измерения вашего образца при отражении или пропускании. Неважно, с какими типами образцов вы работаете, с органическими или неорганическими, или даже с образцами, чувствительными к воздуху или влаге, дифрактометр XRDynamic 500 идеально подойдет для любых ваших образцов.


- XRD в нестандартных условиях

Non-ambient XRDПроведение XRD эксперимента в нестандартных условиях может быть сложной и трудоемкой задачей. Как правило, для подключения к внешним блокам управления в корпус прибора необходимо завести множество кабелей и шлангов.
XRDynamic 500. Наслаждайтесь функциональностью Plug&Play платформ для нестандартных условий с одним встроенным блоком управления CCU, который работает со всеми платформами Anton Paar для нестандартных условий. Воспользуйтесь удобными коннекторами в корпусе прибора для всех опциональных платформ. XRDynamic 500 позволяет проводить эксперименты в нестандартных условиях так же просто, как и любые другие измерения, поэтому Вы можете мгновенно перенастроиться на конфигурацию для работы в нестандартных условиях. Встроенный блок управления (CCU) уменьшает беспорядок и устраняет необходимость в нескольких блоках управления для разных платформ/приставок.


- Малоугловое рентгеновское рассеяние (SAXS)

Измерения малоуглового рентгеновского рассеяния (SAXS) на дифрактометре, как правило, предоставляют данные только ограниченного качества. Для реальных высококачественных измерений SAXS необходим специально заточенная под эти задачи система.

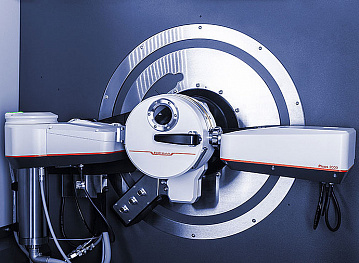

XRDynamic 500 в комбинации с модулем EVAC имеет полностью вакуумированный путь рентгеновского пучка и специальную SAXS оптику, обеспечивающую qmin = 0,05 нм⁻1. Оцените преимуществами полноценных SAXS измерений на дифрактометре. Теперь, для получения XRD и SAXS данных высочайшего качества Вам необходим только один прибор.

Технические характеристики

Параметр
Рентгеновский источник
Мощность рентгеновского источника
Напряжение/ток рентгеновской трубки
Конфигурация гониометра
Радиус измерения
Максимальный используемый угловой диапазон
Минимальный размер шага гониометра
линейность 2Θ
Максимальная угловая скорость
Максимальное угловое разрешение
Приставки для работы в условиях окружающей среды
Приставки для работы в нестандартных условиях (контроль температуры, влажности, вакуум, контролируемая атмосфера)
Детекторы
Программное обеспечение
Размеры приборы (ширина x глубина x высота)
Вес (без опциональных аксессуаров)
Электроподключение
Максимальное потребление электроэнергии (без дополнительных контроллеров для опционального оборудования)
Водяное охлаждение
XRDynamic 500
Primux 3000
3 кВт
20 кВ - 60 кВ / 2 мА - 50 мА
Вертикальная геометрия Theta/Theta
360 мм или 400 мм
-95° – 162.5° 2Θ
0.0001°
≤0.01°
15 °/секунду
0.021° (FWHM первого пика LaB₆)
Фиксированная платформа для образца, Платформа для вращения образца (отражение/пропускание), XY платформа (с опцией автоподатчика), Платформа для вращения капилляра, Модуль EVAC
HTK 1200N HTK 16N/2000N TTK 600 XRK 900 CHC plus⁺ BTS 150/500
Твердотельные гибридные счетчики фотонов: Детектор Pixos 1000 (0D режим) Детектор Pixos 2000 (0D и 1D режимы) Детектор Pixos 2000 CdTe (0D и 1D режимы) для высокоэнергетических рентгеновских лучей

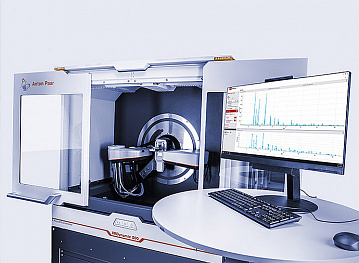

XRDdrive: программа для управления системой и сбора данных; XRDanalysis: программа для обработки и анализа данных для качественного и количественного фазового анализа, анализа микроструктуры и уточнения Ритвельда
1350 мм x 1160 мм x 1850 мм
750 кг
3-х фазное: 3/N/PE переменный ток 400/230 В, 50…60 Гц, 25 A; 1-фазное: переменный ток 208…240 В, 50…60 Гц, 36 A
5,5 кВт
Скорость потока: > 3.6 л/мин, Давление: 4.5 – 6 бар, Температура: < 25 °C
